ArceOS 配置与构建系统

ArceOS 的配置系统主要分为两条主线：

  1. 模块配置系统：通过在 Cargo.toml 中配置模块依赖来实现，决定了哪些模块会被编译和包含在最终的系统中。
  2. 平台配置系统：通过 axconfig 工具来管理和生成平台配置，决定了内核的运行平台、内存布局和设备驱动等。

模块配置系统

模块配置通过在 Cargo.toml 文件中指定依赖来实现，ArceOS 中的每个模块都有自己的配置选项，但是通常情况下，模块与模块之间存在着依赖关系，例如文件系统模块 axfs 依赖于设备驱动模块 axdriver 的 virtio-blk 作为块设备。

那么就会导致，如果用户需要使用文件系统模块，那么就必须同时启用设备驱动模块的 virtio-blk 功能。

显然，这样的依赖关系会导致用户需要了解每个模块的依赖关系才能正确地配置内核应用。

因此 ArceOS 提供了 axfeat 这样一个 Feature 配置模块来管理模块之间的依赖关系，核心思想在于：将用户的视角从配置模块转向了配置需要使用的功能。

axfeat 内部没有任何的 rust 代码，主要使用 Cargo.toml 中的 features 字段来定义模块之间的依赖关系：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
[features]
default = []

# Multicore
smp = ["axhal/smp", "axruntime/smp", "axtask?/smp", "kspin/smp"]

# Floating point/SIMD
fp_simd = ["axhal/fp_simd"]

# Interrupts
irq = ["axhal/irq", "axruntime/irq", "axtask?/irq"]

# Memory
alloc = ["axalloc", "axruntime/alloc"]
alloc-tlsf = ["axalloc/tlsf"]
alloc-slab = ["axalloc/slab"]
alloc-buddy = ["axalloc/buddy"]
page-alloc-64g = ["axalloc/page-alloc-64g"] # up to 64G memory capacity
page-alloc-4g = ["axalloc/page-alloc-4g"] # up to 4G memory capacity
paging = ["alloc", "axhal/paging", "axruntime/paging"]
tls = ["alloc", "axhal/tls", "axruntime/tls", "axtask?/tls"]
dma = ["alloc", "paging"]

# Multi-threading and scheduler
multitask = ["alloc", "axtask/multitask", "axsync/multitask", "axruntime/multitask"]
sched_fifo = ["axtask/sched_fifo"]
sched_rr = ["axtask/sched_rr", "irq"]
sched_cfs = ["axtask/sched_cfs", "irq"]

# File system
fs = ["alloc", "paging", "axdriver/virtio-blk", "dep:axfs", "axruntime/fs"] # TODO: try to remove "paging"
myfs = ["axfs?/myfs"]
lwext4_rs = ["axfs/lwext4_rs"]

# Networking
net = ["alloc", "paging", "axdriver/virtio-net", "dep:axnet", "axruntime/net"]

# Display
display = ["alloc", "paging", "axdriver/virtio-gpu", "dep:axdisplay", "axruntime/display"]

# Real Time Clock (RTC) Driver.
rtc = ["axhal/rtc", "axruntime/rtc"]

# Device drivers
bus-mmio = ["axdriver?/bus-mmio"]
bus-pci = ["axdriver?/bus-pci"]
driver-ramdisk = ["axdriver?/ramdisk", "axfs?/use-ramdisk"]
driver-ixgbe = ["axdriver?/ixgbe"]
driver-fxmac = ["axdriver?/fxmac"] # fxmac ethernet driver for PhytiumPi
driver-bcm2835-sdhci = ["axdriver?/bcm2835-sdhci"]

# Logging
log-level-off = ["axlog/log-level-off"]
log-level-error = ["axlog/log-level-error"]
log-level-warn = ["axlog/log-level-warn"]
log-level-info = ["axlog/log-level-info"]
log-level-debug = ["axlog/log-level-debug"]
log-level-trace = ["axlog/log-level-trace"]

以上的 Feature 配置可以划分成以下七个部分：

  1. CPU：

    • smp: 启用对称多处理（SMP）支持
    • fp_simd: 启用浮点和单指令多数据（SIMD）支持

  2. 中断：

    • irq: 启用中断处理支持

  3. 内存：

    • alloc: 启用动态内存分配
      • alloc-tlsf: 使用 TLSF 分配器
      • alloc-slab: 使用 slab 分配器
      • alloc-buddy: 使用伙伴系统分配器
    • paging: 启用页表操作
    • tls: 启用线程本地存储（thread-local）

  4. 任务管理：

    • multitask: 启用多线程支持
      • sched_fifo: 使用先入先出（FIFO）协作调度器
      • sched_rr: 使用轮询（Round-robin）抢占式调度器
      • sched_cfs: 使用完全公平调度器（CFS）抢占式调度器

  5. 上层协议栈：

    • fs: 启用文件系统支持
      • myfs: 允许用户定义自定义文件系统以覆盖默认设置
    • net: 启用网络支持
    • display: 启用图形支持

  6. 设备驱动：

    • bus-mmio: 使用设备树探测所有内存映射 I/O（MMIO）设备
    • bus-pci: 使用 PCI 总线探测所有 PCI 设备
    • driver-ramdisk: 使用 RAM 磁盘模拟块设备
    • driver-ixgbe: 启用英特尔 82599 10Gbit 网卡驱动
    • driver-bcm2835-sdhci: 启用 BCM2835 SDHCI 驱动（树莓派 SD 卡）

  7. 日志系统

    • log-level-off: 禁用所有日志记录
    • log-level-error：仅保留 error 级别及以上的日志记录
    • log-level-warn：仅保留 warn 级别及以上的日志记录
    • log-level-info：仅保留 info 级别及以上的日志记录
    • log-level-debug：仅保留 debug 级别及以上的日志记录
    • log-level-trace: 仅保留 trace 级别及以上的日志记录

平台配置系统

ArceOS 支持多种硬件平台，不同平台有着不同的启动流程、处理器状态以及平台相关设备，因此需要一个统一的配置系统来管理这些差异。基于这样的需求，ArceOS 的平台配置系统的目标如下：

  1. 配置文件应易于理解和修改，支持用户自定义（特定平台配置文件）
  2. 配置信息要在编译期确定，以便在内核启动时能够正确地识别和使用（axconfig 模块）
  3. 用户可以通过指定 Arch 和 Platform 来选择编译目标平台，并且灵活配置（Makefile）

平台配置

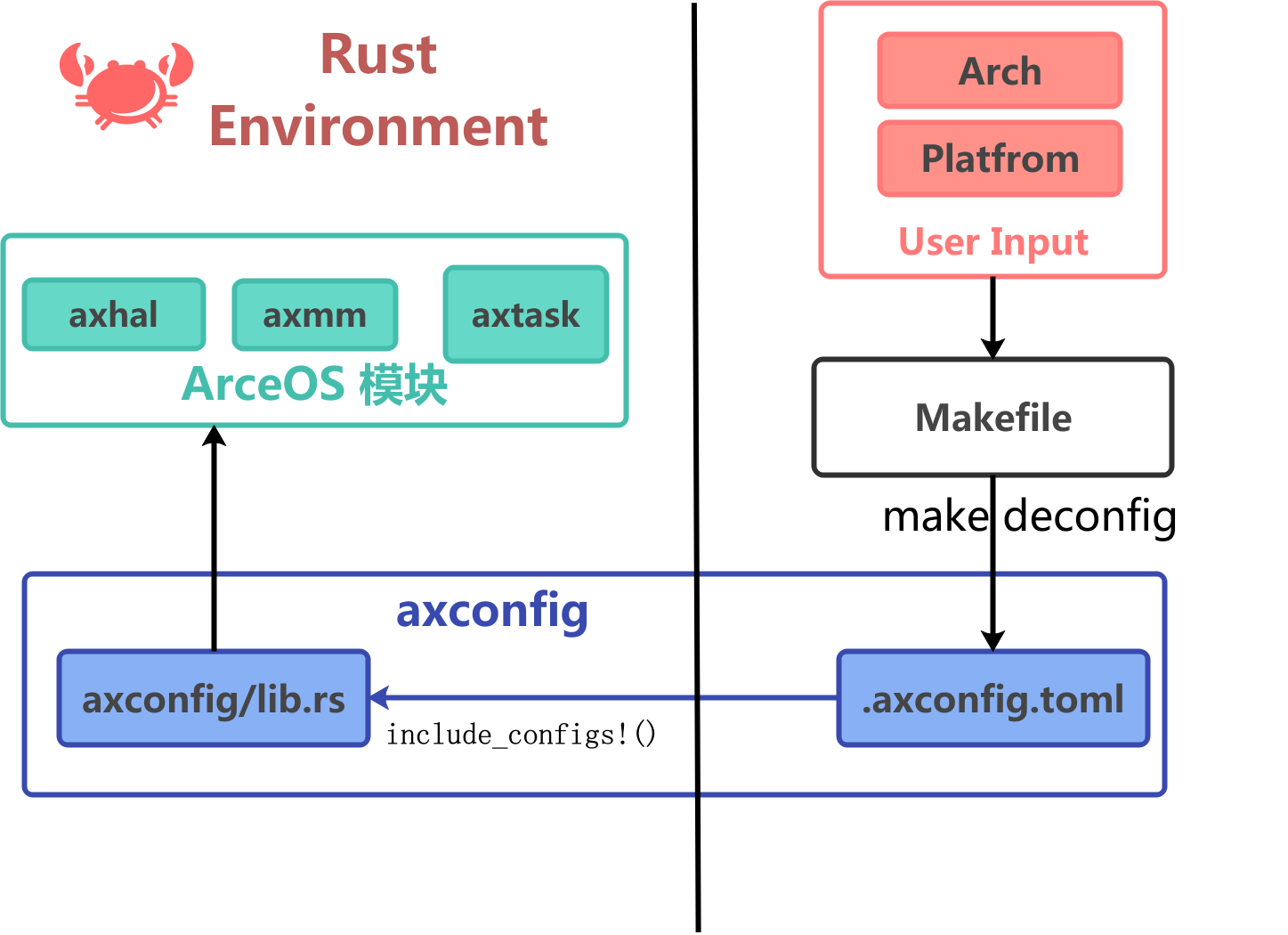

从全局的视角上看 ArceOS 为我们构建了如上的配置系统：

右半部分是内核编译前阶段，用户通过指定 Arch 和 Platform 来运行 make deconfig，这会将特定平台配置文件复制到 .axconfig.toml 中，为接下来的编译提供基础。

左半部分是内核编译后阶段，通过 axconfig 模块将 .axconfig 配置文件转换为静态的 rust 文件，由此配置信息可以进入内核环境以提供给 ArceOS 中的其他模块进行读取。

特定平台配置文件

ArceOS 的平台配置文件位于 configs/platforms 目录下，每个平台都有一个对应的配置文件，这些配置中包含：

  • arch：架构标识符，如 x86_64、riscv64 等
  • platform：平台标识符，如 x86-pc、riscv64-qemu-virt 等
  • plat：平台特定配置，如内核地址空间、物理内存大小等
  • devices：设备相关配置，如 MMIO 区域、VirtIO 设备等

如果需要添加新的平台配置，可以在该目录下创建一个新的 TOML 文件，文件名通常以 <arch>-<platform>.toml 的格式命名。

下面以 riscv64-qemu-virt.toml 作为具体的例子，对配置文件的内容进行说明：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
# Architecture identifier.
arch = "riscv64"                    # str
# Platform identifier.
platform = "riscv64-qemu-virt"      # str

#
# Platform configs
#
[plat]
# Platform family.
family = "riscv64-qemu-virt"        # str

# Base address of the whole physical memory.
phys-memory-base = 0x8000_0000      # uint
# Size of the whole physical memory. (128M)
phys-memory-size = 0x800_0000       # uint
# Base physical address of the kernel image.
kernel-base-paddr = 0x8020_0000     # uint
# Base virtual address of the kernel image.
kernel-base-vaddr = "0xffff_ffc0_8020_0000"     # uint
# Linear mapping offset, for quick conversions between physical and virtual
# addresses.
phys-virt-offset = "0xffff_ffc0_0000_0000"      # uint
# Offset of bus address and phys address. some boards, the bus address is
# different from the physical address.
phys-bus-offset = 0                             # uint
# Kernel address space base.
kernel-aspace-base = "0xffff_ffc0_0000_0000"    # uint
# Kernel address space size.
kernel-aspace-size = "0x0000_003f_ffff_f000"    # uint

#
# Device specifications
#
[devices]
# MMIO regions with format (`base_paddr`, `size`).
mmio-regions = [
    [0x0010_1000, 0x1000],          # RTC
    [0x0c00_0000, 0x21_0000],       # PLIC
    [0x1000_0000, 0x1000],          # UART
    [0x1000_1000, 0x8000],          # VirtIO
    [0x3000_0000, 0x1000_0000],     # PCI config space
    [0x4000_0000, 0x4000_0000],     # PCI memory ranges (ranges 1: 32-bit MMIO space)
]                                   # [(uint, uint)]
# VirtIO MMIO regions with format (`base_paddr`, `size`).
virtio-mmio-regions = [
    [0x1000_1000, 0x1000],
    [0x1000_2000, 0x1000],
    [0x1000_3000, 0x1000],
    [0x1000_4000, 0x1000],
    [0x1000_5000, 0x1000],
    [0x1000_6000, 0x1000],
    [0x1000_7000, 0x1000],
    [0x1000_8000, 0x1000],
] # [(uint, uint)]
# Base physical address of the PCIe ECAM space.
pci-ecam-base = 0x3000_0000 # uint
# End PCI bus number (`bus-range` property in device tree).
pci-bus-end = 0xff # uint
# PCI device memory ranges (`ranges` property in device tree).
pci-ranges = [
    [0x0300_0000, 0x1_0000],        # PIO space
    [0x4000_0000, 0x4000_0000],     # 32-bit MMIO space
    [0x4_0000_0000, 0x4_0000_0000], # 64-bit MMIO space
]                                   # [(uint, uint)]

# Timer interrupt frequency in Hz.
timer-frequency = 10_000_000        # uint

# rtc@101000 {
#     interrupts = <0x0b>;
#     interrupt-parent = <0x03>;
#     reg = <0x00 0x101000 0x00 0x1000>;
#     compatible = "google,goldfish-rtc";
# };
# RTC (goldfish) Address
rtc-paddr = 0x10_1000               # uint

当然，以上是 riscv64-qemu-virt 平台下的默认配置，如果开发者有额外的需要，可以直接对内部的配置进行修改。

例如，在较为复杂的情形下，默认的 phys-memory-size 仅 128MB，无法满足需求，那么开发者可以将其扩大为 0x1000_0000（256MB）以适应更大的内存需求。

下面是对该配置文件进一步的说明：

配置项 描述
架构信息
arch 架构标识符，为 riscv64
platform 平台标识符，为 riscv64-qemu-virt
平台配置
family 平台标识符，为 riscv64-qemu-virt
phys-memory-base 物理内存的基地址，为 0x8000_0000
phys-memory-size 物理内存的大小，为 0x800_0000（128MB）
kernel-base-paddr kernel 的物理基地址，为 0x8020_0000
kernel-base-vaddr kernel 的虚拟基地址，为 0xffff_ffc0_8020_0000
phys-virt-offset 物理地址与虚拟地址的转换偏移量，为 0xffff_ffc0_0000_0000
phys-bus-offset 物理地址与总线地址的偏移量，为 0
kernel-aspace-base 内核地址空间的基地址，为 0xffff_ffc0_0000_0000
kernel-aspace-size 内核地址空间的大小，为 0x0000_003f_ffff_f000
设备配置
mmio-regions MMIO 区域列表，格式为 [基地址, 大小]，包括：
    RTC 实时时钟，用于提供时间信息 [0x0010_1000, 0x1000]
    PLIC 平台级中断控制器 [0x0c00_0000, 0x21_0000]
    UART 串行通信 [0x1000_0000, 0x1000]
    VirtIO 虚拟化设备接口 [0x1000_1000, 0x8000]
    PCI config space PCI配置空间，用于存储 PCI 设备的配置信息 [0x3000_0000, 0x1000_0000]
    PCI memory ranges PCI 设备的 32 位 MMIO 空间 [0x4000_0000, 0x4000_0000]
virtio-mmio-regions VirtIO MMIO 区域列表，格式为 [基地址, 大小]，包括：
    VirtIO 1 [0x1000_1000, 0x1000]
    VirtIO ... [0x1000_N000, 0x1000]
    VirtIO 8 [0x1000_8000, 0x1000]
pci-ecam-base PCIe ECAM 空间的基地址，为 0x3000_0000
pci-bus-end 最大 PCI 总线号，为 0xff
pci-ranges PCI 设备内存范围列表，格式为 [基地址, 大小]，包括：
    PIO space [0x0300_0000, 0x1_0000]
    32-bit MMIO space [0x4000_0000, 0x4000_0000]
    64-bit MMIO space [0x4_0000_0000, 0x4_0000_0000]
timer-frequency 定时器中断频率，为 10_000_000 Hz
rtc-paddr RTC 设备的物理地址，为 0x10_1000

axconfig 模块

axconfig 模块在平台配置中扮演了桥的角色，用来处理配置文件（toml）到内核代码（rust）的转换。内部的实现主要依赖于 axconfig-gen 元件的 include_configs! 宏来实现在编译期的完成配置文件转换。

1
2
3
4
/// modules/axconfig/src/lib.rs
#![no_std]

axconfig_gen_macros::include_configs!(env!("AX_CONFIG_PATH"));

环境变量 AX_CONFIG_PATH 通常为项目目录中的 .axconfig.toml，该文件包含了用户指定的平台配置，例如 make ARCH=riscv64 defconfig 将会来自于 riscv64-qemu-virt.toml 文件。

对于 axconfig_gen_macros::include_configs! 宏，ArceOS 为了简化配置的难度，建立了 toml 到 rust 的映射关系，基本规则如下：

映射内容 TOML Rust
单行注释 # 注释内容 /// 注释内容
模块定义 [plat] pub mod plat { ... }
字符串常量 key = "value" pub const KEY: &str = "value";
整数常量 key = 0x1234_5678 pub const KEY: usize = 0x1234_5678;
数组常量 key =[
    [0x1234, 0x5678],
    [0x9abc, 0xdef0]
]		 pub const KEY: &[(usize, usize)] = &[
    (0x1234, 0x5678),
    (0x9abc, 0xdef0)
];
嵌套模块 [plat]
key = "value"		 pub mod plat {
    pub const KEY: usize = value;
}

例如，对于 riscv64-qemu-virt.toml 配置文件，命令行执行

1
axconfig-gen -f rust configs/platforms/riscv64-qemu-virt.toml

可以生成如下的 Rust 代码：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
/// Architecture identifier.
pub const ARCH: &str = "riscv64";
/// Platform identifier.
pub const PLATFORM: &str = "riscv64-qemu-virt";

///
/// Device specifications
///
pub mod devices {
    /// MMIO regions with format (`base_paddr`, `size`).
    pub const MMIO_REGIONS: &[(usize, usize)] = &[
        (0x0010_1000, 0x1000),
        (0x0c00_0000, 0x21_0000),
        (0x1000_0000, 0x1000),
        (0x1000_1000, 0x8000),
        (0x3000_0000, 0x1000_0000),
        (0x4000_0000, 0x4000_0000),
    ];
    /// End PCI bus number (`bus-range` property in device tree).
    pub const PCI_BUS_END: usize = 0xff;
    /// Base physical address of the PCIe ECAM space.
    pub const PCI_ECAM_BASE: usize = 0x3000_0000;
    /// PCI device memory ranges (`ranges` property in device tree).
    pub const PCI_RANGES: &[(usize, usize)] = &[
        (0x0300_0000, 0x1_0000),
        (0x4000_0000, 0x4000_0000),
        (0x4_0000_0000, 0x4_0000_0000),
    ];
    /// rtc@101000 {
    ///     interrupts = <0x0b>;
    ///     interrupt-parent = <0x03>;
    ///     reg = <0x00 0x101000 0x00 0x1000>;
    ///     compatible = "google,goldfish-rtc";
    /// };
    /// RTC (goldfish) Address
    pub const RTC_PADDR: usize = 0x10_1000;
    /// Timer interrupt frequency in Hz.
    pub const TIMER_FREQUENCY: usize = 10_000_000;
    /// VirtIO MMIO regions with format (`base_paddr`, `size`).
    pub const VIRTIO_MMIO_REGIONS: &[(usize, usize)] = &[
        (0x1000_1000, 0x1000),
        (0x1000_2000, 0x1000),
        (0x1000_3000, 0x1000),
        (0x1000_4000, 0x1000),
        (0x1000_5000, 0x1000),
        (0x1000_6000, 0x1000),
        (0x1000_7000, 0x1000),
        (0x1000_8000, 0x1000),
    ];
}

///
/// Platform configs
///
pub mod plat {
    /// Platform family.
    pub const FAMILY: &str = "riscv64-qemu-virt";
    /// Kernel address space base.
    pub const KERNEL_ASPACE_BASE: usize = 0xffff_ffc0_0000_0000;
    /// Kernel address space size.
    pub const KERNEL_ASPACE_SIZE: usize = 0x0000_003f_ffff_f000;
    /// Base physical address of the kernel image.
    pub const KERNEL_BASE_PADDR: usize = 0x8020_0000;
    /// Base virtual address of the kernel image.
    pub const KERNEL_BASE_VADDR: usize = 0xffff_ffc0_8020_0000;
    /// Offset of bus address and phys address. some boards, the bus address is
    /// different from the physical address.
    pub const PHYS_BUS_OFFSET: usize = 0;
    /// Base address of the whole physical memory.
    pub const PHYS_MEMORY_BASE: usize = 0x8000_0000;
    /// Size of the whole physical memory. (128M)
    pub const PHYS_MEMORY_SIZE: usize = 0x800_0000;
    /// Linear mapping offset, for quick conversions between physical and virtual
    /// addresses.
    pub const PHYS_VIRT_OFFSET: usize = 0xffff_ffc0_0000_0000;
}

这样，ArceOS 的内核代码就可以直接使用这些配置常量，而不需要在运行时解析 TOML 文件，从而提高了性能和安全性。

Makefile

ArceOS 的 Makefile 主要用于管理内核的编译流程和配置生成，具体细节建议参考 Makefile，下面给出 Makefile 的一些选项和功能说明：

通用选项

参数 说明 示例/默认值
ARCH 目标架构，支持 x86_64、riscv64、aarch64、loongach 四种架构 ARCH=x86_64
PLATFORM 目标平台（需在 platforms 目录中存在对应配置） PLATFORM=qemu_x86_64
SMP CPU核心数量 SMP=4
MODE 构建模式，release 为发布版（优化性能），debug 为调试版（含调试信息） MODE=release
LOG 日志级别，从低到高：warn（警告）、error（错误）、info（信息）、debug（调试）、trace（追踪） LOG=info
V 详细程度，数字越大输出信息越详细 V=2
TARGET_DIR 构建产物输出目录（对应 Cargo 的 target 目录） TARGET_DIR=./target
EXTRA_CONFIG 额外配置文件路径 EXTRA_CONFIG=
OUT_CONFIG 最终生效的配置文件路径 OUT_CONFIG=$(PWD)/.axconfig.toml
UIMAGE 生成 U-Boot 镜像（用于嵌入式启动场景） UIMAGE=n

应用选项

参数 说明 示例/默认值
A/APP 应用程序路径 A=examples/helloworld 或 APP=$(A)
FEATURES 启用 ArceOS 模块的功能特性 FEATURES="network,driver"
APP_FEATURES 启用 Rust 应用的功能特性 APP_FEATURES=

QEMU 选项

参数 说明 示例/默认值
BLK 启用存储设备（virtio-blk 驱动） BLK=n
NET 启用网络设备（virtio-net 驱动） NET=n
GRAPHIC 启用显示设备和图形输出（virtio-gpu 驱动） GRAPHIC=n
BUS 设备总线类型，支持mmio（内存映射 I/O）或pci（PCI 总线） BUS=pci
MEM 分配内存大小（默认 128M） MEM=512M
DISK_IMG 虚拟磁盘镜像路径 DISK_IMG=disk.img
ACCEL 启用硬件加速（Linux下使用KVM） 若为虚拟机目标架构与主机架构相同，则ACCEL=y
QEMU_LOG 启用QEMU日志，日志文件为 qemu.log QEMU_LOG=n
NET_DUMP 启用网络数据包捕获，保存为 netdump.pcap 文件 NET_DUMP=n
NET_DEV QEMU网络设备后端类型，支持 user（用户模式）、tap（tap设备）、bridge（桥接） NET_DEV=tap
VFIO_PCI PCI设备透传，格式为 bus:dev.func（如01:00.0） VFIO_PCI=
VHOST 为 tap 后端启用vhost-net加速（仅当 NET_DEV=tap 时有效） VHOST=n

网络选项

参数 说明 示例/默认值
IP ArceOS系统的IPv4地址（QEMU用户模式网络默认10.0.2.15） IP=192.168.1.100
GW 网关IPv4地址（QEMU用户模式网络默认10.0.2.2） GW=192.168.1.1

评论

作者: LinkWanna
