ArceOS 文件系统实现¶

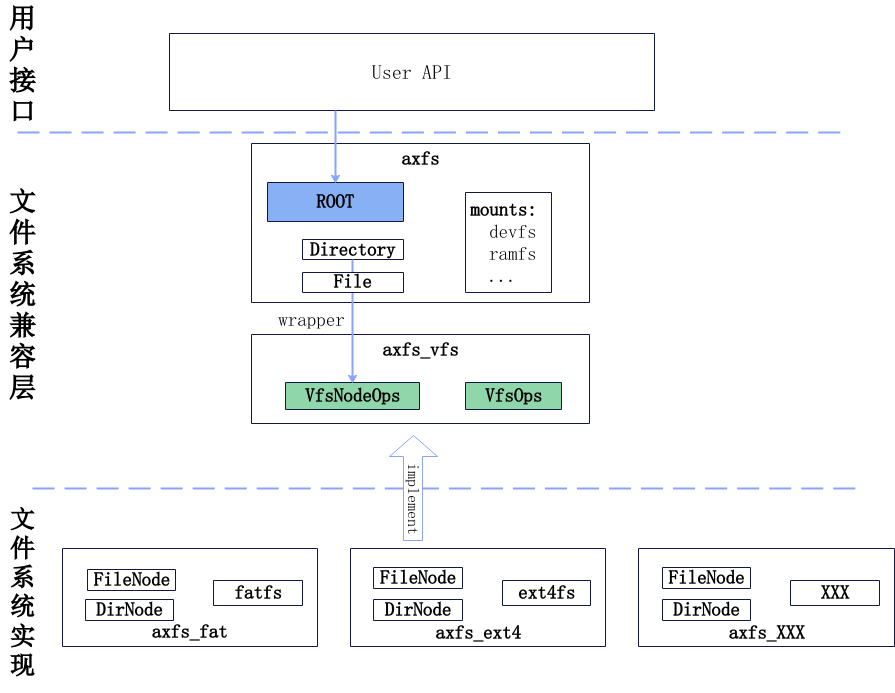

在 ArceOS 中，文件系统至少分为三层：

文件系统实现层：包括具体的文件系统实现，如 ramfs、devfs、fatfs 和 ext4 等
文件系统兼容层：提供了一个统一的对象 dyn VfsNodeOps 供上层调用，下层的具体的文件系统只需要实现 VfsOps 和 VfsNodeOps trait 即可接入 ArceOS 的文件系统框架中
用户接口层：最终提供给用户的文件系统 API

模块组织¶

axfs
├── Cargo.toml  - Cargo 配置文件
├── resources
│   ├── create_test_img.sh  - 创建测试用的磁盘镜像脚本
└── src
    ├── api         - std-like API
    │   ├── dir.rs  - 目录相关的文件系统操作
    │   ├── file.rs - 文件相关的文件系统操作
    │   └── mod.rs
    ├── dev.rs  - 文件系统设备定义
    ├── fops.rs - 文件/目录结构体以及操作
    ├── fs
    │   ├── fatfs.rs        - FAT 文件系统的实现
    │   ├── lwext4_rust.rs  - Rust 实现的 Ext4 文件系统
    │   └── myfs.rs         - 自定义的文件系统实现接口
    │   ├── mod.rs
    ├── lib.rs      - 模块入口
    ├── mounts.rs   - 文件系统挂载目标
    └── root.rs     - 根目录的文件系统操作

文件系统兼容层¶

ArceOS 提供了一个文件系统的兼容层，它向底层的具体的文件系统提供了一个统一的接口，使得文件系统只需要实现具体的 trait 即可接入 ArceOS 的文件系统框架中。

大致可以划分为以下两个部分：

axfs_vfs 主要为下层具体的文件系统提供需要实现的接口。
axfs 封装 axfs_vfs 中的 VfsOps 和 VfsNodeOps trait，面向用户提供文件系统更高层次的抽象。

虚拟文件系统接口¶

axfs_vfs模块中有两个核心的 trait，分别是 VfsOps 和 VfsNodeOps，这两个 trait 的实现是文件系统接入 ArceOS 的关键。

trait VfsNodeOps：定义了文件系统节点的基本操作，如打开、读取、写入、删除等，是文件系统中节点（文件/目录）的核心接口：

/// Node (file/directory) operations.
pub trait VfsNodeOps: Send + Sync {
    /// Do something when the node is opened.
    fn open(&self) -> VfsResult;
    /// Do something when the node is closed.
    fn release(&self) -> VfsResult;
    /// Get the attributes of the node.
    fn get_attr(&self) -> VfsResult<VfsNodeAttr>;


    // file operations:

    /// Read data from the file at the given offset.
    fn read_at(&self, _offset: u64, _buf: &mut [u8]) -> VfsResult<usize>;
    /// Write data to the file at the given offset.
    fn write_at(&self, _offset: u64, _buf: &[u8]) -> VfsResult<usize>;
    /// Flush the file, synchronize the data to disk.
    fn fsync(&self) -> VfsResult;
    /// Truncate the file to the given size.
    fn truncate(&self, _size: u64) -> VfsResult;


    // directory operations:

    /// Get the parent directory of this directory.
    ///
    /// Return `None` if the node is a file.
    fn parent(&self) -> Option<VfsNodeRef>;
    /// Lookup the node with given `path` in the directory.
    ///
    /// Return the node if found.
    fn lookup(self: Arc<Self>, _path: &str) -> VfsResult<VfsNodeRef>;
    /// Create a new node with the given `path` in the directory
    ///
    /// Return [`Ok(())`](Ok) if it already exists.
    fn create(&self, _path: &str, _ty: VfsNodeType) -> VfsResult;
    /// Remove the node with the given `path` in the directory.
    fn remove(&self, _path: &str) -> VfsResult;
    /// Read directory entries into `dirents`, starting from `start_idx`.
    fn read_dir(&self, _start_idx: usize, _dirents: &mut [VfsDirEntry]) -> VfsResult<usize>;
    /// Renames or moves existing file or directory.
    fn rename(&self, _src_path: &str, _dst_path: &str) -> VfsResult;


    /// Convert `&self` to [`&dyn Any`][1] that can use
    /// [`Any::downcast_ref`][2].
    ///
    /// [1]: core::any::Any
    /// [2]: core::any::Any#method.downcast_ref
    fn as_any(&self) -> &dyn core::any::Any;
}

上面的代码可以分为四个部分：

节点操作：open、release、get_attr
文件操作：read_at、write_at、fsync、truncate
目录操作：parent、lookup、create、remove、read_dir、rename
其他操作：as_any

这里解释其中的几个函数：

get_attr：获取节点的属性，返回 VfsNodeAttr，包含节点的文件类型、大小、读写权限等信息
truncate：调整文件的大小到指定大小，如果指定大小小于当前文件大小，则会丢弃多余的部分；若果指定大小大于当前文件大小，则会在文件末尾添加空字节（\0）
lookup：在当前目录下查找指定路径的节点，返回节点的引用
read_dir：读取当前目录下的 VfsDirEntry，返回读取的数量
as_any：将当前节点转换为 &dyn Any，以便于后续的类型转换

trait VfsOps：定义了文件系统的基本操作，如挂载、卸载、获取根节点等，是文件系统的入口接口：

/// Filesystem operations.
pub trait VfsOps: Send + Sync {
    /// Do something when the filesystem is mounted.
    fn mount(&self, _path: &str, _mount_point: VfsNodeRef) -> VfsResult;
    /// Do something when the filesystem is unmounted.
    fn umount(&self) -> VfsResult;
    /// Format the filesystem.
    fn format(&self) -> VfsResult;
    /// Get the attributes of the filesystem.
    fn statfs(&self) -> VfsResult<FileSystemInfo>;
    /// Get the root directory of the filesystem.
    fn root_dir(&self) -> VfsNodeRef;
}

上面的代码，这里解释其中的三个函数：

format：对磁盘进行文件系统格式化
statfs：获取文件系统的基本信息（目前没有被使用）
root_dir：获取当前文件系统的根目录

用户视角的文件系统¶

现在 axfs_vfs 已经定义了文件系统的基本操作，接下来我们需要将虚拟文件系统提供的抽象封装成用户可以直接使用的接口。

axfs 模块中定义了 File 和 Directory 结构体，分别表示打开的文件和目录对象，调用该模块的用户会直接使用这两个结构体来进行文件和目录的操作。

这两个结构体是对 VfsNodeRef 的封装，它们在封装的同时也增加了一些功能：

使用 WithCap 包装，增加了对文件和目录的权限控制功能，内部简单添加了可读、可写、可执行的权限控制功能，具体参考cap_access。
is_append：表示文件是否以追加模式打开。例如 open("/tmp/xxx", "a") 打开文件时，is_append 为 true，并且 offset 指向文件末尾。
offset：表示文件的读写位置。
entry_idx：表示目录的读写位置。

/// 一个对 [`Arc<dyn VfsNodeOps>`] 的包装。
pub type VfsNodeRef = Arc<dyn VfsNodeOps>;


/// 文件结构体：包含打开的权限和一个游标。
pub struct File {
    node: WithCap<VfsNodeRef>,
    is_append: bool,
    offset: u64,
}

/// 目录结构体：包含打开的权限和一个游标，用于读取目录内容。
pub struct Directory {
    node: WithCap<VfsNodeRef>,
    entry_idx: usize,
}

现在只要有根目录，用户就可以通过 File 和 Directory 结构体来完成针对文件和目录的操作了。

接入不同文件系统¶

ArceOS 目前已经可以使用ramfs、devfs、fatfs和 ext4 文件系统了，前两个是虚拟文件系统，是基于内存和设备的文件系统，后两个是基于磁盘的文件系统。

现在以 fatfs 为例，介绍如何向 ArceOS 中接入一个新的文件系统，其中 fatfs 的具体实现使用了 rust-fatfs。当然，由于代码量较大，这里只会讲解如何接入文件系统的核心部分，具体的实现请参考 arceos/modules/fs/fatfs.rs。

封装原始数据结构¶

当前 trait 和 fatfs 的结构体都不在当前模块中，因此不可能对 rust-fatfs 的原始结构体直接进行 impl，同时由于我们需要添加 Mutex 来实现多线程安全，所以我们必须要对 fatfs 的数据结构先进行一层封装。

pub struct FatFileSystem {
    inner: fatfs::FileSystem<Disk, NullTimeProvider, LossyOemCpConverter>,
    root_dir: UnsafeCell<Option<VfsNodeRef>>,
}

/// A wrapper of [`fatfs::File`].
pub struct FileWrapper<'a, IO: IoTrait>(Mutex<File<'a, IO, NullTimeProvider, LossyOemCpConverter>>);
/// A wrapper of [`fatfs::Dir`].
pub struct DirWrapper<'a, IO: IoTrait>(Dir<'a, IO, NullTimeProvider, LossyOemCpConverter>);

pub trait IoTrait: Read + Write + Seek {}

适配虚拟文件系统¶

这里给出 FileWrapper 的实现，DirWrapper 的实现也是类似的，同时这里还需要注意以下两点：

首先，第二行 axfs_vfs::impl_vfs_non_dir_default! {} 提供了非目录节点的默认的实现，主要是 lookup、create、remove 和 read_dir 的实现。

其次，fatfs 中不支持权限控制，所以我们直接将权限设置为 0o755，即 rwxr-xr-x。

impl<IO: IoTrait> VfsNodeOps for FileWrapper<'static, IO> {
    axfs_vfs::impl_vfs_non_dir_default! {}

    fn get_attr(&self) -> VfsResult<VfsNodeAttr> {
        let size = self.0.lock().seek(SeekFrom::End(0)).map_err(as_vfs_err)?;
        let blocks = (size + BLOCK_SIZE as u64 - 1) / BLOCK_SIZE as u64;
        // FAT fs doesn't support permissions, we just set everything to 755
        let perm = VfsNodePerm::from_bits_truncate(0o755);
        Ok(VfsNodeAttr::new(perm, VfsNodeType::File, size, blocks))
    }

    fn read_at(&self, offset: u64, buf: &mut [u8]) -> VfsResult<usize> {
        let mut file = self.0.lock();
        file.seek(SeekFrom::Start(offset)).map_err(as_vfs_err)?;
        file.read(buf).map_err(as_vfs_err)
    }

    fn write_at(&self, offset: u64, buf: &[u8]) -> VfsResult<usize> {
        let mut file = self.0.lock();
        file.seek(SeekFrom::Start(offset)).map_err(as_vfs_err)?;
        file.write(buf).map_err(as_vfs_err)
    }

    fn truncate(&self, size: u64) -> VfsResult {
        let mut file = self.0.lock();
        file.seek(SeekFrom::Start(size)).map_err(as_vfs_err)?;
        file.truncate().map_err(as_vfs_err)
    }
}

定义文件系统操作对象¶

在 fatfs 的定义中，需要一个实现了 Read、Write 和 Seek trait 的结构体来给 fatfs 进行读写等操作，这里我们使用 Disk 设备来作为被操作的对象。

下面是 Disk 对 Read、Write 和 Seek trait 的实现：

impl fatfs::IoBase for Disk {
    type Error = ();
}

impl IoTrait for Disk {}

impl Read for Disk {
    fn read(&mut self, mut buf: &mut [u8]) -> Result<usize, Self::Error> {
        let mut read_len = 0;
        while !buf.is_empty() {
            match self.read_one(buf) {
                Ok(0) => break,
                Ok(n) => {
                    let tmp = buf;
                    buf = &mut tmp[n..];
                    read_len += n;
                }
                Err(_) => return Err(()),
            }
        }
        Ok(read_len)
    }
}

impl Write for Disk {
    fn write(&mut self, mut buf: &[u8]) -> Result<usize, Self::Error> {
        let mut write_len = 0;
        while !buf.is_empty() {
            match self.write_one(buf) {
                Ok(0) => break,
                Ok(n) => {
                    buf = &buf[n..];
                    write_len += n;
                }
                Err(_) => return Err(()),
            }
        }
        Ok(write_len)
    }
    fn flush(&mut self) -> Result<(), Self::Error> {
        Ok(())
    }
}

impl Seek for Disk {
    fn seek(&mut self, pos: SeekFrom) -> Result<u64, Self::Error> {
        let size = self.size();
        let new_pos = match pos {
            SeekFrom::Start(pos) => Some(pos),
            SeekFrom::Current(off) => self.position().checked_add_signed(off),
            SeekFrom::End(off) => size.checked_add_signed(off),
        }
        .ok_or(())?;
        if new_pos > size {
            warn!("Seek beyond the end of the block device");
        }
        self.set_position(new_pos);
        Ok(new_pos)
    }
}

文件系统读写对象

我们当然也可以将文件作为读写对象，具体的实现可以参考 arceos/modules/fs/fatfs.rs 中的 struct FatFileSystemFromFile。

文件系统挂载¶

完成了对 fatfs 的封装后，启用 fatfs 特性，我们就可以在内核中挂载 fatfs 文件系统：

// modules/axfs/src/root.rs
// fn init_rootfs(disk: crate::dev::Disk);
cfg_if::cfg_if! {
    if #[cfg(feature = "myfs")] { // override the default filesystem
        let main_fs = fs::myfs::new_myfs(disk);
    } else if #[cfg(feature = "lwext4_rs")] {
        static EXT4_FS: LazyInit<Arc<fs::lwext4_rust::Ext4FileSystem>> = LazyInit::new();
        EXT4_FS.init_once(Arc::new(fs::lwext4_rust::Ext4FileSystem::new(disk)));
        let main_fs = EXT4_FS.clone();
    } else if #[cfg(feature = "fatfs")] {
        static FAT_FS: LazyInit<Arc<fs::fatfs::FatFileSystem>> = LazyInit::new();
        FAT_FS.init_once(Arc::new(fs::fatfs::FatFileSystem::new(disk)));
        FAT_FS.init();
        let main_fs = FAT_FS.clone();
    }
}

let root_dir = RootDirectory::new(main_fs);

启动与初始化¶

ArceOS 中的文件系统模块 axfs 将在内核启动时进行初始化，执行流如下：

初始化设备¶

axruntime 承担着整个操作系统启动过程中的基础初始化工作，确保内核运行环境就绪。

axruntime 会在启动时调用 axdriver 模块，初始化所有的设备驱动程序。当启动 fs 特性时，会将块设备传递给 axfs 模块初始化入口中。

/// modules/axruntime/src/lib.rs
#[cfg_attr(not(test), unsafe(no_mangle))]
pub extern "C" fn rust_main(cpu_id: usize, dtb: usize) -> ! {
    // ...
    #[cfg(any(feature = "fs", feature = "net", feature = "display"))]
    {
        #[allow(unused_variables)]
        let all_devices = axdriver::init_drivers();

        #[cfg(feature = "fs")]
        axfs::init_filesystems(all_devices.block);

        #[cfg(feature = "net")]
        axnet::init_network(all_devices.net);

        #[cfg(feature = "display")]
        axdisplay::init_display(all_devices.display);
    }
    // ...
}

初始化文件系统¶

axfs 获取到第一个块设备的所有权后，调用 init_rootfs 函数对根目录进行初始化。

/// modules/axfs/src/lib.rs
pub fn init_filesystems(mut blk_devs: AxDeviceContainer<AxBlockDevice>) {
    info!("Initialize filesystems...");

    let dev = blk_devs.take_one().expect("No block device found!");
    info!("  use block device 0: {:?}", dev.device_name());
    self::root::init_rootfs(self::dev::Disk::new(dev));
}

挂载根目录文件系统¶

根据 Cargo.toml 中的 features 配置，选择具体的文件系统类型作为根文件系统。默认情况下，根文件系统选择的优先级顺序依次为 myfs、lwext4_rs、fatfs。如果没有选择任何一个文件系统的 feature，则会导致编译错误。

pub(crate) fn init_rootfs(disk: crate::dev::Disk) {
    cfg_if::cfg_if! {
        if #[cfg(feature = "myfs")] { // override the default filesystem
            let main_fs = fs::myfs::new_myfs(disk);
        } else if #[cfg(feature = "lwext4_rs")] {
            static EXT4_FS: LazyInit<Arc<fs::lwext4_rust::Ext4FileSystem>> = LazyInit::new();
            EXT4_FS.init_once(Arc::new(fs::lwext4_rust::Ext4FileSystem::new(disk)));
            let main_fs = EXT4_FS.clone();
        } else if #[cfg(feature = "fatfs")] {
            static FAT_FS: LazyInit<Arc<fs::fatfs::FatFileSystem>> = LazyInit::new();
            FAT_FS.init_once(Arc::new(fs::fatfs::FatFileSystem::new(disk)));
            FAT_FS.init();
            let main_fs = FAT_FS.clone();
        }
    }

    let root_dir = RootDirectory::new(main_fs);
    // ...
}

挂载特殊的文件系统¶

为了保证与 linux 系统的兼容性，还需要基于 features 的配置，挂载一些特殊的文件系统 devfs、procfs、tmp 和 sysfs。

#[cfg(feature = "devfs")]
root_dir
    .mount("/dev", mounts::devfs())
    .expect("failed to mount devfs at /dev");

#[cfg(feature = "ramfs")]
root_dir
    .mount("/tmp", mounts::ramfs())
    .expect("failed to mount ramfs at /tmp");

// Mount another ramfs as procfs
#[cfg(feature = "procfs")]
root_dir // should not fail
    .mount("/proc", mounts::procfs().unwrap())
    .expect("fail to mount procfs at /proc");

// Mount another ramfs as sysfs
#[cfg(feature = "sysfs")]
root_dir // should not fail
    .mount("/sys", mounts::sysfs().unwrap())
    .expect("fail to mount sysfs at /sys");

注册目录节点¶

最后，将根目录、当前目录的 VfsNodeRef 注册到 axfs 的全局变量中，供其他模块使用。

ROOT_DIR.init_once(Arc::new(root_dir));
CURRENT_DIR.init_new(Mutex::new(ROOT_DIR.clone()));
CURRENT_DIR_PATH.init_new(Mutex::new("/".into()));
