Starry 的启动与初始化¶

Starry 架构¶

Starry 基于 ArceOS 架构，在设计上强调 “复用而非耦合”。

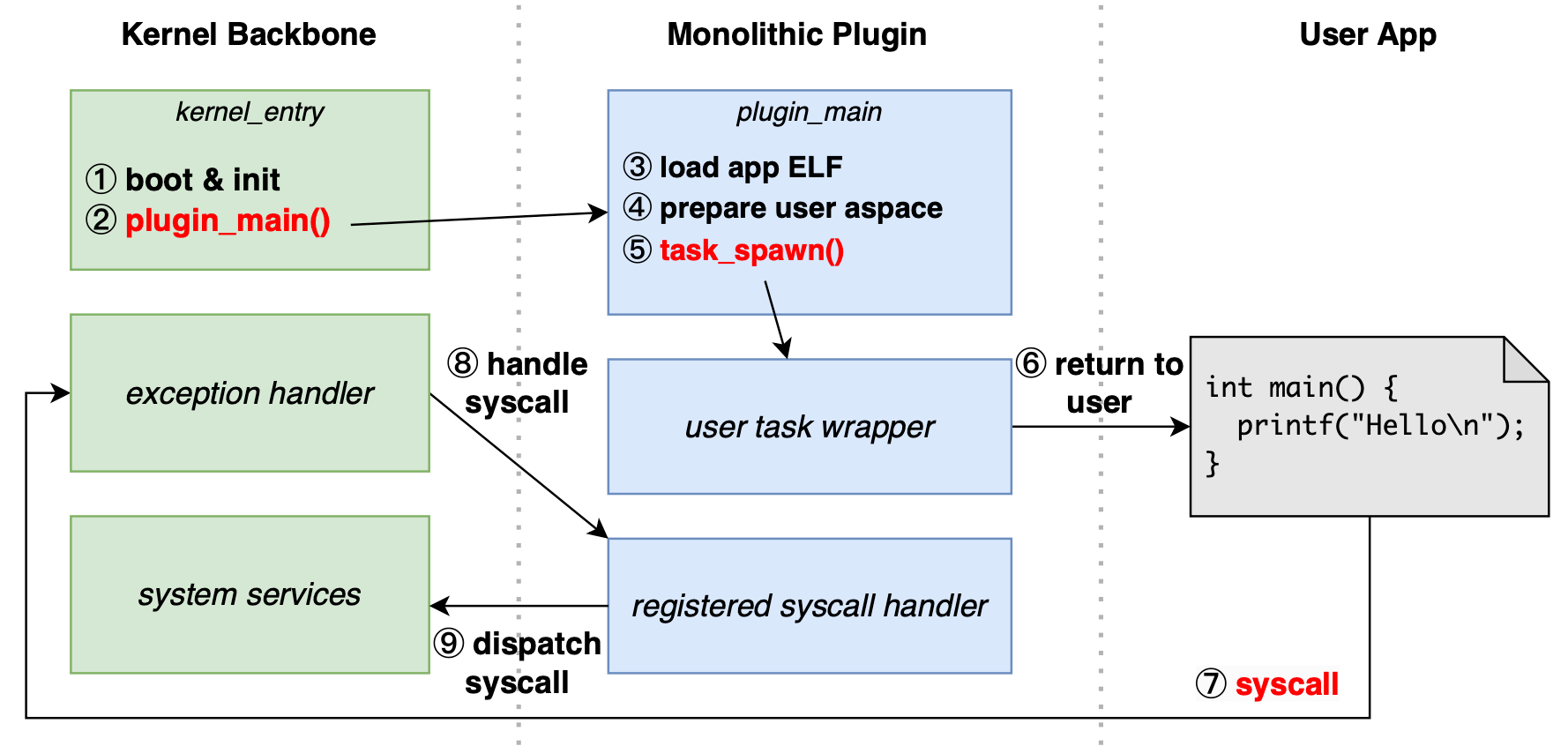

流程图

其大致执行流可划分为以下阶段：

初始化阶段¶

Backbone 初始化：系统启动后，ArceOS Backbone 首先完成硬件初始化、运行时构建等基础内核功能的启动，然后将执行权交给宏内核扩展模块。
宏内核扩展初始化：该模块负责加载用户应用、构建地址空间、初始化任务上下文等关键功能，随后将执行流切换至用户态，开始执行应用代码。

程序运行阶段 (初始化后会反复执行)¶

内核回调路径：当用户程序发起系统调用时，控制流通过 syscall 陷入内核，ArceOS 捕捉异常并识别为需宏内核处理的调用，然后转发给宏内核扩展模块。
调用处理与返回：宏内核扩展完成系统调用逻辑后，将结果交由 Backbone 验证并通过特权级切换返回用户态，继续用户程序的运行。

Backbone 初始化¶

在 ArceOS 架构中，Backbone（骨干层）承担着整个操作系统启动过程中的基础初始化工作，确保内核运行环境就绪并为宏内核扩展提供支撑。

其初始化流程主要由 axruntime 模块完成，具体代码如下：

/// The main entry point of the ArceOS runtime.
///
/// It is called from the bootstrapping code in [axhal]. `cpu_id` is the ID of
/// the current CPU, and `dtb` is the address of the device tree blob. It
/// finally calls the application's `main` function after all initialization
/// work is done.
///
/// In multi-core environment, this function is called on the primary CPU,
/// and the secondary CPUs call [`rust_main_secondary`].
#[cfg_attr(not(test), unsafe(no_mangle))]
pub extern "C" fn rust_main(cpu_id: usize, dtb: usize) -> ! { ... }

启动流程步骤¶

打印启动 Logo

系统首先输出启动 logo ，标识内核已进入初始化阶段。通过调用ax_println宏打印 LOGO 及平台信息。

ax_println!("{}", LOGO);
ax_println!(
    "\
    arch = {}\n\
    platform = {}\n\
    target = {}\n\
    build_mode = {}\n\
    log_level = {}\n\
    smp = {}\n\
    ",
    axconfig::ARCH,
    axconfig::PLATFORM,
    option_env!("AX_TARGET").unwrap_or(""),
    option_env!("AX_MODE").unwrap_or(""),
    option_env!("AX_LOG").unwrap_or(""),
    axconfig::SMP,
);

记录系统启动时间戳

记录系统启动时间（如果启用 rtc 功能）。

#[cfg(feature = "rtc")]
ax_println!(
    "Boot at {}\n",
    chrono::DateTime::from_timestamp_nanos(axhal::time::wall_time_nanos() as _),
);

初始化日志系统

通过 axlog::init() 初始化日志系统，并设置最大日志级别。日志级别可以通过 AX_LOG 环境变量配置。

axlog::init();
axlog::set_max_level(option_env!("AX_LOG").unwrap_or("")); // no effect if set `log-level-*` features
info!("Logging is enabled.");

获取内存信息

通过 axhal::mem::memory_regions 获取内存布局。

info!("Found physcial memory regions:");
for r in axhal::mem::memory_regions() {
    info!(
        "  [{:x?}, {:x?}) {} ({:?})",
        r.paddr,
        r.paddr + r.size,
        r.name,
        r.flags
    );
}

之后将通过 axhal::platform_init() 完成平台信息的设备初始化。

axhal::platform_init();

分页与内存分配器配置

通过分页，alloc 相关的特性，调用对应 crate 的初始化函数。

#[cfg(feature = "alloc")]
init_allocator();

#[cfg(feature = "paging")]
axmm::init_memory_management();

启动多任务调度器

启用 multitask 特性时，调用 axtask::init_scheduler() 启动多任务调度器。
1 2
#[cfg(feature = "multitask")] axtask::init_scheduler();

功能模块加载

根据启用的功能模块，调用对应 crate 的初始化函数。

fs （文件系统）， net (网络) ,display（显示）

#[cfg(any(feature = "fs", feature = "net", feature = "display"))]
{
    #[allow(unused_variables)]
    let all_devices = axdriver::init_drivers();

    #[cfg(feature = "fs")]
    axfs::init_filesystems(all_devices.block);

    #[cfg(feature = "net")]
    axnet::init_network(all_devices.net);

    #[cfg(feature = "display")]
    axdisplay::init_display(all_devices.display);
}

多核初始化

启用 smp （ Symmetric Multi-Processing ）特性时，会对每一个 cpu 进行依次的初始化操作。
1 2
#[cfg(feature = "smp")] self::mp::start_secondary_cpus(cpu_id);
初始化中断系统

启用 irq（Interrupt Request）特性时，调用 init_interrupt() 设置中断控制器与异常处理机制。
1 2 3 4 5
#[cfg(feature = "irq")] { info!("Initialize interrupt handlers..."); init_interrupt(); }
配置线程局部存储

启用 tls （ Thread Local Storage ）特性且未启用 multitask 时，调用 init_tls() 来初始化线程局部存储。
1 2 3 4 5
#[cfg(feature = "irq")] { info!("Initialize interrupt handlers..."); init_interrupt(); }

执行全局构造函数

调用 ctor_bare::register_ctor() 执行所有标记为 #[ctor] 的全局构造函数（如驱动注册、设备探测等）。

#[cfg(feature = "irq")]
{
    info!("Initialize interrupt handlers...");
    init_interrupt();
}

下面是 .arceos/api/arceos_posix_api/src/imp/fd_ops.rs 文件中的注册函数。

#[ctor_bare::register_ctor]
fn init_stdio() {
    let mut fd_table = flatten_objects::FlattenObjects::new();
    fd_table
        .add_at(0, Arc::new(stdin()) as _)
        .unwrap_or_else(|_| panic!()); // stdin
    fd_table
        .add_at(1, Arc::new(stdout()) as _)
        .unwrap_or_else(|_| panic!()); // stdout
    fd_table
        .add_at(2, Arc::new(stdout()) as _)
        .unwrap_or_else(|_| panic!()); // stderr
    FD_TABLE.init_new(spin::RwLock::new(fd_table));
}

执行全局构造函数

确保所有 CPU 完成初始化，如果未完成初始化的情况下会进行 spin_loop() 进行自旋锁循环
1 2 3 4 5 6
info!("Primary CPU {} init OK.", cpu_id); INITED_CPUS.fetch_add(1, Ordering::Relaxed); while !is_init_ok() { core::hint::spin_loop(); }
INITED_CPUS 是一个全局的原子变量，保存当前有多少 CPU 完成了初始化

进入主控逻辑

调用 main() 实际的程序入口，这里是 Starry/src/main.rs ，将执行流交给 Starry 进行，运行结束后 ArceOS 进行任务的退出或平台的关机。

unsafe { main() };

#[cfg(feature = "multitask")]
axtask::exit(0);
#[cfg(not(feature = "multitask"))]
{
    debug!("main task exited: exit_code={}", 0);
    axhal::misc::terminate();
}

根据 feature 的相关启用情况， ArceOS 会进行平台的关机（整个平台终止运行，实际上的关机操作）或者当前任务的退出（后者会调度下一个任务继续执行）

宏内核扩展初始化¶

宏内核扩展入口¶

在 ArceOS 的初始化流程完成后，系统将进入宏内核扩展阶段，由 main() 函数接管，执行用户空间的主控制逻辑。

该函数位于 Starry/src/main.rs 中，其签名如下：

#[no_mangle]
unsafe fn main() {
    ...
}

创建初始化进程¶

axprocess::Process::new_init(axtask::current().id().as_u64() as _).build();

程序会获取当前线程的唯一 Task ID，并将其转换为 u64 类型。这个 ID 将作为进程的唯一标识（PID）用于进程管理。

axprocess::Process::new_init(...)

程序会创建一个 ProcessBuilder 实例，用于构造系统的第一个进程。

.build()

ProcessBuilder 调用 build() 构造第一个 process 全局保存。可以说 ProcessBuilder 实际上是一个中间形态。

如果没有父进程（即为 init 进程），就为当前进程新建一个：
- Session（会话）；
- ProcessGroup（进程组）；
如果有父进程，则继承其进程组。

/// Finishes the builder and returns a new [`Process`].
pub fn build(self) -> Arc<Process> {
    let Self { pid, parent, data } = self;

    let group = parent.as_ref().map_or_else(
        || {
            let session = Session::new(pid);
            ProcessGroup::new(pid, &session)
        },
        |p| p.group(),
    );

    let process = Arc::new(Process {
        pid,
        is_zombie: AtomicBool::new(false),
        tg: SpinNoIrq::new(ThreadGroup::default()),
        data,
        children: SpinNoIrq::new(StrongMap::new()),
        parent: SpinNoIrq::new(parent.as_ref().map(Arc::downgrade).unwrap_or_default()),
        group: SpinNoIrq::new(group.clone()),
    });

    group.processes.lock().insert(pid, &process);

    if let Some(parent) = parent {
        parent.children.lock().insert(pid, process.clone());
    } else {
        INIT_PROC.init_once(process.clone());
    }

    process
}

读取并解析环境变量¶

调用 option_env! 获得 AX_TESTCASES_LIST 环境变量中的测试文件名并逐个调用。
1
AX_TESTCASES_LIST=$(shell cat ./apps/$(AX_TESTCASE)/testcase_list | tr '\n' ',')
例如，当 apps/myapp/testcase_list 的内容如下：
1 2
hello world
执行 make ARCH=x86_64 LOG=error AX_TESTCASE=myapp BLK=y NET=y ACCEL=n run 时：

AX_TESTCASES_LIST 的内容会变为 hello,world 字符串，然后继续处理、解析。

遍历测试用例¶

以下代码用于从环境变量中获取测试用例列表，构建测试用例 Iterator ，并依次执行这些测试用例：

let testcases = option_env!("AX_TESTCASES_LIST")
    .unwrap_or_else(|| "Please specify the testcases list by making user_apps")
    .split(',')
    .filter(|&x| !x.is_empty());

for testcase in testcases {
    let args = testcase
        .split_ascii_whitespace()
        .map(Into::into)
        .collect::<Vec<_>>();

    info!("run_user_app args {:?}",args);

    let exit_code = entry::run_user_app(&args, &[]);
    info!("User task {} exited with code: {:?}", testcase, exit_code);
}

执行单个测试用例¶

程序通过 entry::run_user_app 构建可运行的 task 并调用运行

构建用户空间 , 映射内核区域

保证内核的指令、数据，在地址空间中是可访问的。

通过调用 new_user_aspace_empty() 函数获得一个空的用户空间，然后调用 copy_from_kernel 将内核的区域的数据指令拷贝进用户态地址空间，使用户程序运行时不会因为缺页访问内核区而崩溃。
1 2 3 4 5 6
let mut uspace = new_user_aspace_empty() .and_then(|mut it| { copy_from_kernel(&mut it)?; Ok(it) }) .expect("Failed to create user address space");
设置当前工作目录

这个部分是为了兼容内核比赛，使用当前进程的文件系统信息作为默认目录，之后的路径查询将以该目录为相对路径起点。
1
let cwd = AxProcess::current().fs().cwd().to_path_buf();

加载应用

加载并映射用户程序的 ELF 文件，返回入口地址。

let (entry_vaddr, ustack_top) = load_user_app(&mut uspace, args, envs)
    .unwrap_or_else(|e| panic!("Failed to load user app: {}", e));

构造上下文并模拟返回

创建用户态 Trap 上下文，设置返回点为用户程序入口。

let uctx = UspaceContext::new(entry_vaddr.into(), ustack_top, 2333);

let mut task = new_user_task(name, uctx, None);
task.ctx_mut().set_page_table_root(uspace.page_table_root());

初始化命名空间资源

let process_data = ProcessData::new(exe_path, Arc::new(Mutex::new(uspace)));

FD_TABLE
    .deref_from(&process_data.ns)
    .init_new(FD_TABLE.copy_inner());
CURRENT_DIR
    .deref_from(&process_data.ns)
    .init_new(CURRENT_DIR.copy_inner());
CURRENT_DIR_PATH
    .deref_from(&process_data.ns)
    .init_new(CURRENT_DIR_PATH.copy_inner());

创建新的 ProcessData 结构体，用于封装地址空间和路径信息。

uspace 是用户程序的地址空间，使用 Mutex 包裹后便于后续多线程访问。具体创建流程见上文。

exe_path 记录可执行程序路径，其创建过程如下：

首先通过 args[0] 获得执行文件的名称，对其调用 rsplit_once() 获得目录名以及可执行文件名称。

let exe_path = args[0].clone();
let (dir, name) = exe_path.rsplit_once('/').unwrap_or(("", &exe_path));

创建新进程

let tid = task.id().as_u64() as Pid;
let process = init_proc().fork(tid).data(process_data).build();

通过 init_proc() 函数获得之前 axprocess 通过 init 创建的 proc 变量。

axprocess::Process::new_init(axtask::current().id().as_u64() as _).build();

对 init_proc() 获得的 Arc<Process> 变量调用 fork() ，获得临时的 ProcessBuilder 。

/// Creates a child [`Process`].
pub fn fork(self: &Arc<Process>, pid: Pid) -> ProcessBuilder {
    ProcessBuilder {
        pid,
        parent: Some(self.clone()),
        data: Box::new(()),
    }
}

ProcessBuilder 调用 data() 将封装的 fd_table 等数据关联到 ProcessBuilder 上。

impl ProcessBuilder {
    /// Sets the data associated with the [`Process`].
    pub fn data<T: Any + Send + Sync>(self, data: T) -> Self {
        Self {
            data: Box::new(data),
            ..self
        }
    }
}

最后调用 build() 函数完成新进程的创建。

为新进程创建线程

为这个新的进程创建一个主线程，并注册到调度系统，准备执行。

let thread = process.new_thread(tid).data(ThreadData::new()).build();
add_thread_to_table(&thread);

task.init_task_ext(TaskExt::new(thread));

等待进程运行结束并返回退出码

将进程放入调度队列，并等待运行结束。

let task = axtask::spawn_task(task);
// TODO: we need a way to wait on the process but not only the main task
task.join()
